产品中心

工业以太网交换机系列

常规系列产品 简介

导轨型 综合复用工业以太网交换机
百兆 2路100M以太网+2路串口:TF2E2D 说明书
百兆 2路以太网+2路串口+2路开关量:TF2E2D2K 说明书



  工业以太网交换机常规系列,支持导轨安装,采用专业工业级网络交换芯片,实现1-24路10/100M或10/100M/1000M以太网在光纤上传输或本地网口数据交换。 常规系列是非环网、经济型、非网管产品系列。是以太网光纤点对点、总线组网方案的首选。
  综合接入工业以太网交换机,支持2路以太网+2路串口+2路开关量通过一根光纤传输,串口和开关量为独立通道,不占用以太网带宽,不授以太网信息量影响。串口RS232或RS485 可选,开关量支持有源或无源可选。



导轨型 工业以太网交换机
百兆 1光2电:TF8001002-GD 说明书
千兆 1光2电:TF8101102-GD 说明书
特 性
物理特性 单纤、双纤可选
适用光纤 多模、单模可选
适用波长 850nm,1310nm,1550nm可选
光纤接口 ST、SC、FC、LC可选
用户接口 网口、串口、开关量
转换模式 存储转发
网口速率 10/100M或10/100/1000M自适应
传输模式 全双工/半双工自协商
兼容标准 IEEE802.3、IEEE802.3U、IEEE802.3x、IEEE802.3az、IEEE802.1p、IEEE802.1q、IEEE802.1p 、IEEE802.1x

导轨型 工业以太网交换机
百兆 1光4电:TF8001004-GD 说明书
千兆 1光4电:TF8101104-GD 说明书
广播风暴 支持广播风暴抑制
传输距离 多模0-2Km
单模0-20Km(可定制0-100Km)
产品类型 非网管
网口连接 支持自动mdi-mdix功能
工作温度 -40℃~75℃
相对湿度 0-95%(不冷凝)
使用寿命 优于十万小时



导轨型 工业以太网交换机
百兆 2光2电 级联型:TF8002002-GD 说明书
千兆 2光2电 级联型:TF8102102-GD 说明书

百光千电 工业以太网交换机
8光2电:TF8008102 说明书
16光2电:TF8016102 说明书
24光2电:TF8024102 说明书

导轨型 工业以太网交换机

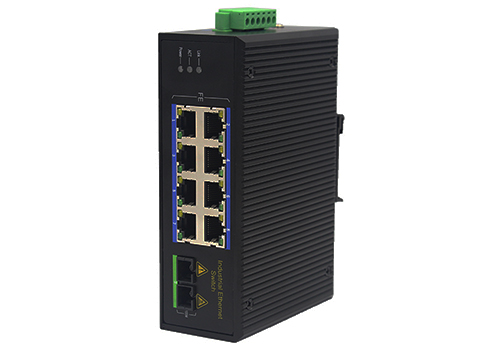

百兆 1光8电:TF8001008-GD 说明书
千兆 1光(SFP)8电:TF8101108-GD 说明书

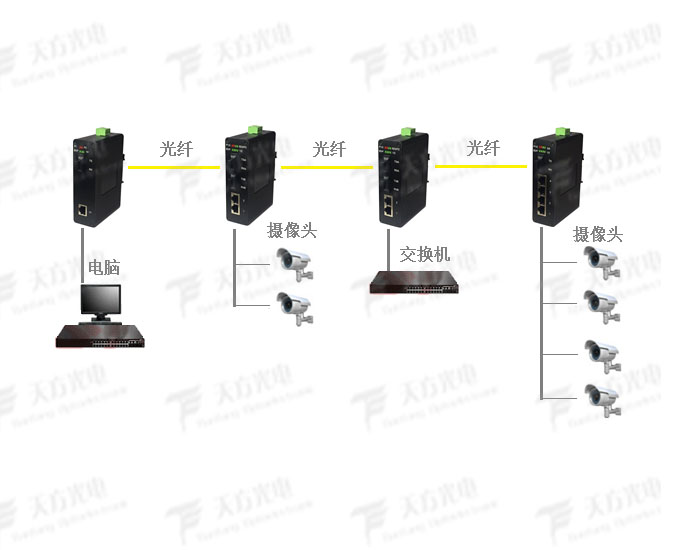

典型应用1
支持环网系列产品 (网管型) 简 介

台式 工业以太网交换机

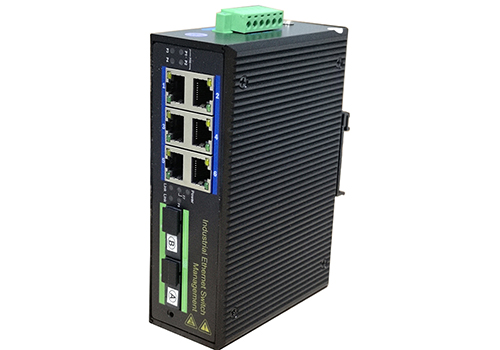

百兆 2光6电+2串口:TF8002006B 说明书
千光百电 2光8电+2串口:TF8102008B 说明书

  网管系列产品是高性能的嵌入式工业以太网自愈环交换机。全线速100M或1000M冗余光纤环网结构,支持256个光纤节点,可以实现多点以太网接口的光纤环网传输与接入,支持多种协议、支持VLAN配置、支持优先级配置、支持端口速率控制、支持广播风暴抑制。交换机可以选配2个RS-232/485串口,支持点对点和点对多的串口通信,串口同样支持串口服务器功能,解决了不带地址的串口终端设备间通信难题。光纤环网具有高性能自愈保护功能,自愈时间小于20ms,大大提高了系统稳定性和安全性。网管型交换机配带具有非常友好的人机界面的功能强大的网管软件,可以仿真交换机物理位置的网络拓扑结构、对网络内的交换机进行配置、查询、日志和故障的记录与备份。支持环路与链路的转换、支持环带环、环带链、多环集中管理。
  公司自发研制的1000M光纤以太网自愈环交换机,可髙质量传输H.264视频信号,由该光端机组建的光纤环网支持256个光纤节点,累计可传输H.264视频信号多达300路及其它控制采集信号。解决了传统点对点视频光纤传输中光纤资源的浪费及组网复杂、髙成本等问题。是安防、智能交通、平安城市、高速公路光纤组网首先方案。

导轨型 工业以太网交换机
百兆 2光6电:TF8002006-GD 说明书

特 性
物理特性 单纤、双纤可选
适用光纤 多模、单模可选
适用波长 850nm,1310nm,1550nm可选
光纤接口 ST、SC、FC、LC可选
用户接口 6~24路网口+2路RS-232/485
网管接口 串口和网口
传输模式 IP多点传送,支持流量控制
切换时间 故障切换时间小于20ms
光纤节点 支持256个

导轨型 工业以太网交换机
千兆 2光8电:TF8102108-GD 说明书

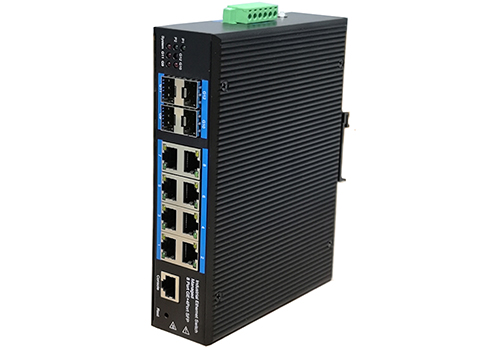

千兆 4光8电:TF8104108-GD 说明书

自诊自愈 双环互为备用,不怕断纤、断电
网口速率 10/100M/1000M自适应、支持限速配置
串口速率 0~115.2Kbps
兼容协议 802.3 802.3u 802.3x 802.1D 802.1p 802.1Q 802.1X等
VLAN 支持VLAN配置
广播风暴 支持广播风暴抑制
工作温度 -40℃~75℃
相对湿度 0-95%(不冷凝)
通信距离 标配(0~20)Km×N
使用寿命 优于十万小时

导轨型 工业以太网交换机

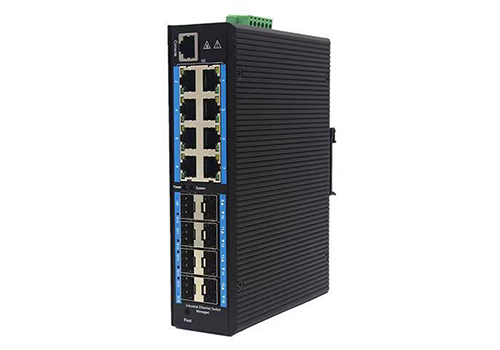

千兆 8光8电:TF8108108-GD 说明书

标准1U机箱 工业以太网交换机

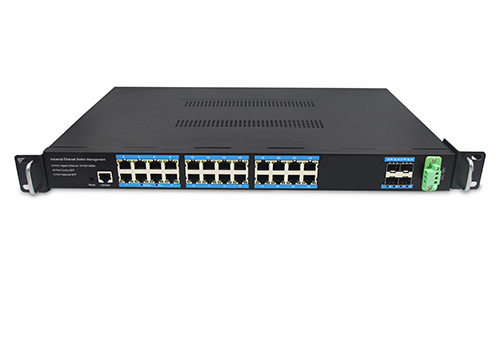

千兆 4光24电:TF8104124 说明书

导轨型 工业以太网交换机
千光百电 2光16电:TF8102016-GD 说明书
千兆 2光16电:TF8102116-GD 说明书

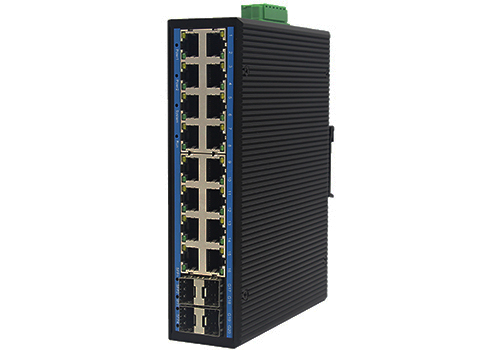

千兆 4光16电:TF8104116-GD 说明书

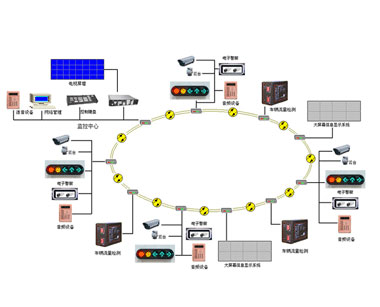

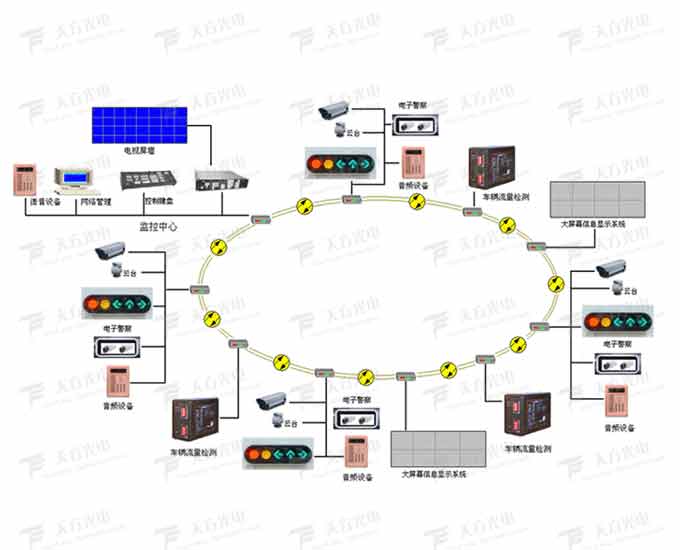

典型应用2
