产品中心
视频光端机系列
| 系列产品 | 简 介 | ||||||||
|
|

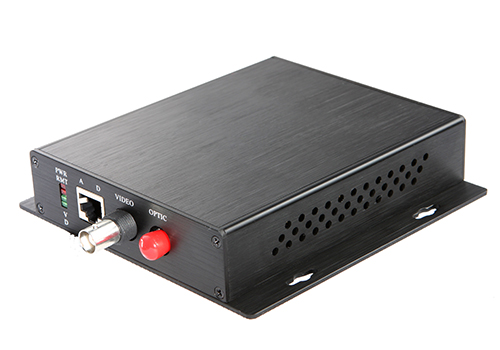

1路视频 |
该系列的数字视频光端机，可以支持单根光纤上同时传送1~32路视频、1~8路双向音频或电话、1~8路双向数据和1路以太网。支持RS-232、 RS-485、RS-422数据接口；支持播放背景音乐；支持“来邦”对讲；支持市话或热线电话；支持10/100M自适应以太网接口。即插即用的设计无需调整。该系列产品具有独立式和插卡式二种版本。远端采用迷你小机箱，监控端支持19寸3U或4U标准机箱插卡。 型号说明：TF---天方品牌 V---视频 D---数据 A---音频 P---电话 E---以太网。 产品列表中的型号为该产品的满配型号，用户可根据实际功能需要来选配数据、音频（或电话）、以太网功能，最终确定需采购的产品型号。 |
|||||||
 |

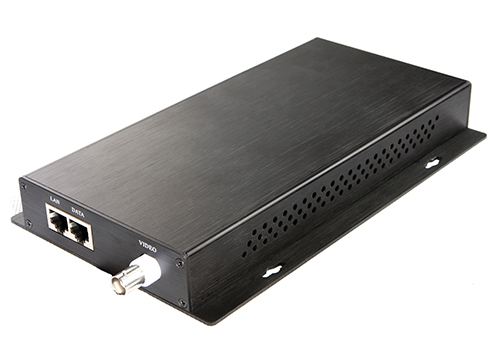

1路视频 |
||||||||
 |

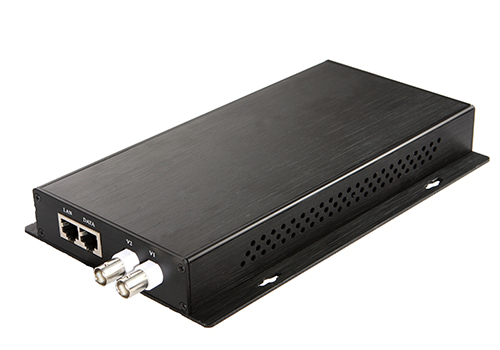

2路视频 |
||||||||
 |

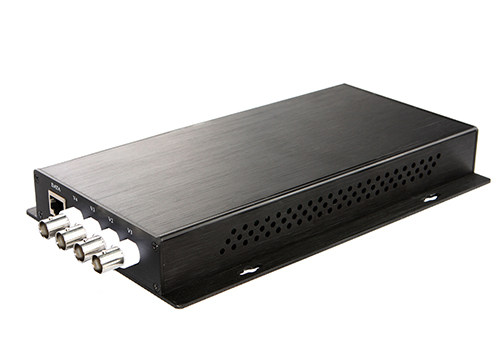

4路视频 |
视 频 | |||||||
电 平 |
1Vp-p |
阻 抗 |
75Ω |
||||||
微分增益 |
＜1% |
微分相位 |
＜1度 |
||||||
信 噪 比
|
＞70dB |
视频带宽 |
2Hz-8MHz |
||||||
抽样频率 |
13.5MHz |
量化等级 |
8/10bit |
||||||
连接方式 |
BNC |
||||||||
 |

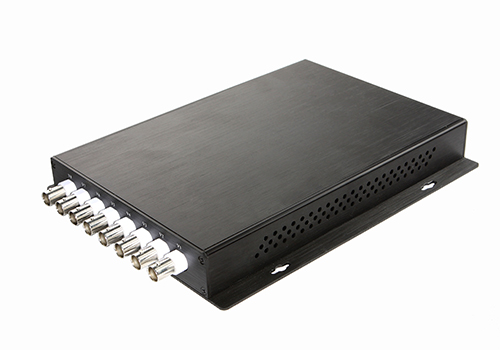

8路视频 |
音 频 |
|||||||
输入电压 |
1Vp-p |
阻 抗 |
600非平衡 |
||||||
抽样频率 |
8KHz |
音频带宽 |
300~3400Hz |
||||||
连接方式 |
RJ45 |
||||||||
电 话 |
|||||||||
抽样频率 |
8KHz |
比 特 率 |
64Kbit/s |
||||||
 |

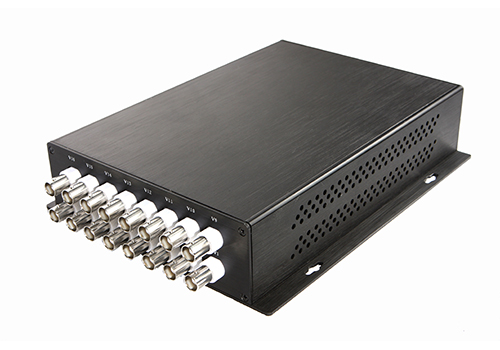

16路视频 |
编 码 |
A律 |
音频带宽 |
300~3400Hz |
||||
环路阻抗 |
＜2000Ω |
信 噪 比 |
＜－67db |
||||||
铃流电压 |
75±15V |
馈电电压 |
-48V |
||||||
连接方式 |
RJ45 |
||||||||
数 据 |
|||||||||
数据格式 |
RS232、RS422、RS485 |
||||||||
 |

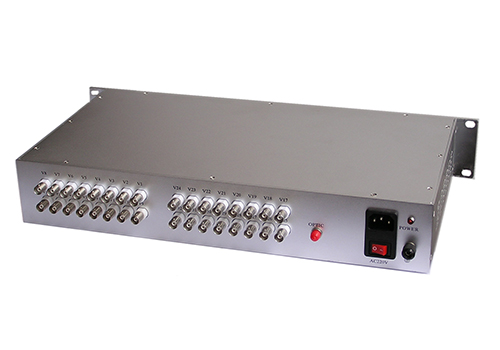

32路视频 |
传输速率 |
0~115.2K |
误 码 率 |
＜10-9 |
||||
工作方式 |
双工 |
传输方式 |
透明传输 |
||||||
连接方式 |
RJ45 |
||||||||
以 太 网 |
|||||||||
接 口 |
10/100M自适应 |
||||||||
接口规程 |
符合IEEE-802.3U |
||||||||
 |
TF-3U/4U 标准19寸3U/4U |
传输速率 |
10M/100M可选 |
||||||
连接方式 |
RJ45 |
||||||||
| 其 它 |
|||||||||
传输距离 |
0~30Km |
波 长 |
1310/1550 |
||||||
光 接 口 |
FC |
工作温度 |
-25~+70℃ |
||||||
电 源 |
DC5V |
使用寿命 |
十万小时 |
||||||
机械结构 |
独立式/3U/4U机盘式 |
||||||||
|
|
||||||||
