产品中心
光无源器件系列

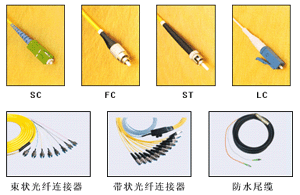

| 光纤活动连接器 | 特点及用途 | |
 |
特点：符合IEC和YD-T826/1996标准；高回波衰减、低插入损耗；高可靠性、稳定性；PC.
UPC、APC三种形式；双芯与单芯两种光缆。 用途：电信网 测试设备 局域网 光纤CATV |
|
| 性能指标 | ||
| 插入损耗 | [单模]PC≤0.3dB，UPC≤0.2dB APC≤0.2dB，MTRJ≤0.5dB |
|
| [多模]PC≤0.2dB，MTRJ≤0.5dB | ||
| 回波损耗 | PC≥45dB，UPC≥50dB， APC≥65dB，MTRJ≥40dB |
|
| 重 复 性 | （1000次）≤0.2dB | |
| 温度范围 | -40℃～+80℃ | |
| 光纤适配器 | 特点及用途 | |
 |
特点：兼容性好；高精度机尺寸；高可靠性、稳定性；
陶瓷或青铜导管； 卡锁插接（SC、MU、LC型）。 用途：电信网；测试设备；局域网；光纤CATV； 不同型式插芯间的转接。 |
|
| 性能指标 | ||
| 插入损耗 | 普通型：≤0.2dB 公母型：≤0.4dB | |
| 互 换 性 | ≤0.2dB | |
| 重 复 性 | ≥1000次 | |
| 光纤跳线 | 产品类型 | ||
  |
ST至ST跳线、SC至SC跳线、ST至SC跳线、FC至FC跳线、ST至FC跳线、 SC至FC跳线、FC/APC至FC/APC跳线 |
||
| 详细说明 | 单 模 | 多 模 | |
| 标准插入损耗 | 0.2dB | 0.2dB | |
| 标准反射损耗 | -50dB | ||
| 工作温度 | -40℃～+75℃ | -40℃～+75℃ | |
| 保存温度 | -55℃～+85℃ | -55℃～+85℃ | |
| 光纤类型 | 9/125um 光纤 | 50/125,62.5/125um 光纤 | |
| 线缆类型 | Simplex Jack O.D.3mm | Simplex Jack O.D.3mm | |
| Duplex Jack O.D.3*6mm | Duplex Jack O.D.3*6mm | ||
| 室内光缆 | |
    |
|
| 性 能 | 室内光纤产品列表 |
| 紧凑，灵活的紧缓冲电缆；低盘绕记忆（Coil Memory）有超过 12对光纤的光缆中分为多纤亚组高质量热塑缓冲材料； 每根光 纤都有极好的机械性能ATM、FDDI，光纤通道电缆性能保证。 |
2芯多模62.5、50室内光缆 4芯多模62.5、50室内光缆 6芯多模62.5、50室内光缆 8芯多模62.5室内光缆 12芯多模62.5室内光缆 双芯多模62.5、50室内跳线用光缆 单芯单模室内跳线用光缆 4芯单模室内光缆 6芯单模室内光缆 8芯单模室内光缆 |
| 优 点 | |
| 多样的电缆结构选择，可在有限的空间内布设，且无缠绕效应； 可于建设物间导管托盘和通道中使用； 理想的网络电缆在保证对光纤的保护前提下易于布设，插接和识别； 确保易于一次将光纤剥出，便于迅速安装全面支持未来的网络应用。 |
|
| 应用范围 | |
干线建筑物通道；吊顶；建筑物间托盘及导管；建筑物间托盘及导管。 |
|
| 室外光缆 | 产品描述 | |
|
中心束管平行钢丝；外经小、重量轻、性价比高； 皱纹钢带铠装结构；很好的机械性能和防水性能；管道或架空敷设； 网络通信、工业控制通信线路。 |
|
| G09/125单模光缆 | ||
| 无金属加强筋，无铠皮护套 | 1X4 FR/PE 1X6 FR/PE 1X8FR/PE 1X12 FR/PE | |
| 松套管式，钢波纹护套 | 1X4 FR/PE 1X6 FR/PE 1X8FR/PE 1X12 FR/PE | |
| 平行钢丝，松套管式光缆 | 1X4 FR/PE 1X6 FR/PE 1X8FR/PE 1X12 FR/PE | |
| G62.5/125多模光缆 | ||
| 无金属加强筋，无铠皮护套 | 1X4 FR/PE 1X6 FR/PE 1X8FR/PE 1X12 FR/PE | |
| 松套管式，钢波纹护套 | 1X4 FR/PE 1X6 FR/PE 1X8FR/PE 1X12 FR/PE | |
| 平行钢丝，松套管式光缆 | 1X4 FR/PE 1X6 FR/PE 1X8FR/PE 1X12 FR/PE | |
| G50/125 室外光缆 | ||
| 无金属加强筋，松套层绞，聚乙烯护套 | 1X4 1X6 1X8 1X12 | |
| 松套管式，金属加强筋，铝带，聚乙烯护套 | 1X4 1X6 1X8 1X12 | |
| 平行钢丝，松套管式，复合钢带，PE护套 | 1X4 1X6 1X8 1X12 FR/P | |

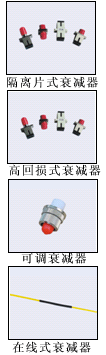

| 衰 减 器 | 特 点 | |
|
极小的插入损耗偏差；在线型与法兰型（固定式）； 高回波反射损耗（对在线型）；可调与固定式； 高衰减范围（可调式） |
|
| 用 途 | ||
| 固定式（隔离片式、高回损光纤式），可调式； | ||
| 法兰式（FC、SC、ST）、在线式； | ||
| 极低的插入损耗偏差； | ||
| 高回波反射损耗（在线式、高回损光纤式）； | ||
| 衰减值调节精确、稳定（可调式） | ||
| 衰减方式多，接口形式齐全； | ||
| 性能指标 | ||
| 固定衰减值 | 1、2、3、5、10、15、20dB或任意； | |
| 回波损耗 | ≥50dB（PC）、≥60dB（APC）； | |
| 工作波长 | 1310nm或1550nm； | |
| 衰减范围 | 0-30dB。 | |
| 波分复用器 | 单模光纤波分复用器 | 高隔离度型单模光纤波分复用器 |
 |
插入损耗低；高隔离度；紧凑结构。 | 插入损耗低；方向性好； 波长隔离度高；环境稳定性好 |
| 性能指标 | ||
| 中心波长： 1310/1550±20nm | 中心波长：1310/1550±20nm | |
| 插入损耗db： A 0.3 B 0.7 C 1.2 | 插入损耗：≤0.75db | |
| 波长隔离度db：A 16 B 30 C 45 | 波长隔离度：≥30db | |
| 偏振灵敏度db： A0.10 B0.15 C0.15 |
±10n带宽典型隔离度：40db | |
| 方 向 性：≥60db | 方 向 性：≥55db | |
| 工作温度：－40～＋85℃ | 工作温度：－20～＋75℃ | |
| 储藏温度：－40～＋85℃ | 储藏温度：－40～＋85℃ | |
| 封装尺寸：A
φ3.0×52 B φ3.5×60 C 定制 |
偏振灵敏度：≤0.15db 温度系数：≤0.003db/℃ |
|
| 应用 | ||
电信系统；数字混合和视频调制系统；高速多波长传播；光纤CATV网；光纤传感器；单纤系统增容。 |
复用/解复用；光纤CATV网；光纤测试设备；单纤双向传输；单纤系统增容。 | |
| 光开关 | 特点及用途 | |||
 |
特点：紧凑型封装；光路无胶、稳定可靠；低插入损耗；通道串扰小。 用途：可重构OADM；光交叉连接系统；系统监控；光环路保护。 |
|||
| 性能指标 | ||||
| 工作波长 | 850nm、980nm、1310nm、1480nm、1550nm | |||
| 开关类型 | 1×1、1×2、 2×2 | 插入损耗 | 0.5~0.8db 0.6~1.0db | |
| 回波损耗 | ≥45db | 串 扰 | ≥55db | |
| 偏振损耗 | ≤0.1db | 重 复 性 | ≤±0.05db | |
| 开关时间 | ＜10ms | 动作方式 | 磁保持、双稳态 | |
| 寿 命 | 1，000，000次 | 工作温度 | －15～＋70℃ | |
| 工作电流 | ＜50mA | 存储温度 | －40～＋85℃ | |
| 驱动电压 | ＋5VDC±0.5 | 尺 寸 | 48×18×10 | |
| 光耦合器 | 性能指标 | ||
特点： |
单模标准耦合器 | 单模宽带耦合器 | |
| 工作波长 | 850/980/1310/1480/1550nm | 1310/1550nm | |
| 等 级 | P A | P A | |
| 分 光 比 | 50/50 | 50/50 | |
| 附加损耗 | P 0.1 A 0.15db | P 0.12 A 0.18db | |
| 最大插入损耗 | P 3.3 A 3.57db | P 3.4 A 3.6db | |
| 偏振灵敏度 | P 0.1 A 0.15db | P 0.1 A 0.15db | |
| 耦合比与插入损耗 | |||
| 耦合比 | 插入损耗－P级 | 插入损耗－A级 | |
| 40/60 | 4.4/2.5 | 4.8/2.8 | |
| 30/70 | 5.6/1.8 | 6.1/2.0 | |
| 20/80 | 7.4/1.1 | 8.0/1.3 | |
| 10/90 | 11/0.6 | 12/0.8 | |
| 05/95 | 13.8/0.45 | 18.4/0.5 | |
| 02/98 | 16.8～19/0.25 | 17～19.5/0.35 | |
| 01/99 | 19~21/0.22 | <21/0.25 | |
